WANDDURCHFÜHRUNGEN

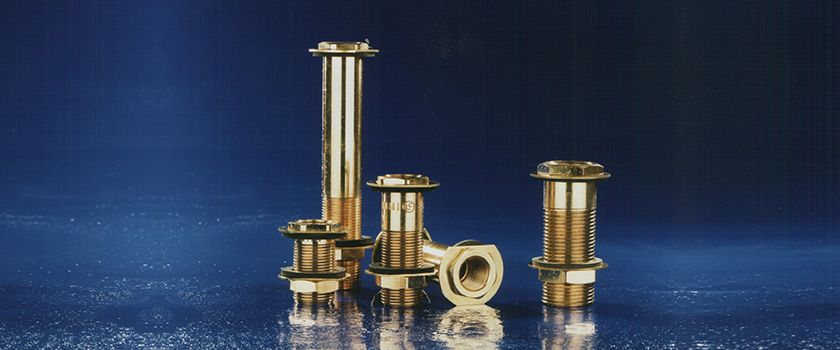

WANDDURCHFÜHRUNGEN AUS MESSING FÜR DIE MONTAGE IM NEUBAUSCHACHT UND ZUR VORWANDINSTALLATION
- Neuartige Verdrehsicherung;
- flachdichtender Anschluß an Vorder- und Rückseite möglich;
- auch zum Direktanschluß von Mischbatterien geeignet;
- ½“ IG mit flachdichtendem Bund;
- maximale Verdrehsicherung bei Verwendung von U-Platten im jeweiligen Stichmaß (45 mm oder 150 mm);
- tiefenjustierbar - passt sich jeder Wandstärke an und gleicht Unebenheiten aus.
WANDDURCHFÜHRUNGENWanddurchführung | Innengewinde x Außengewinde
Zur soliden Befestigung von Armaturen, mit flachdichtenden Außengewinden und zylindrischen Innengewinden
Nenndruck: PN 16
Messing inkl. 2 Ausgleichsgummis, 2 stahlverzinkte Unterlegscheiben, 1 Befestigungsmutter
| A1 |
A2 |
A3 |
A4 |
Schlüsselweite |
Artikelnummer |
für Wandstärken
in mm |
Länge
in mm |
Gewicht
in g |
| IG 1/2" |
|
|
AG 3/4" |
SW 30 |
9340-20 R |
0 - 20 |
50 |
175 |
| IG 1/2" |
|
|
AG 3/4" |
SW 30 |
9341-20 R |
20 - 50 |
80 |
195 |

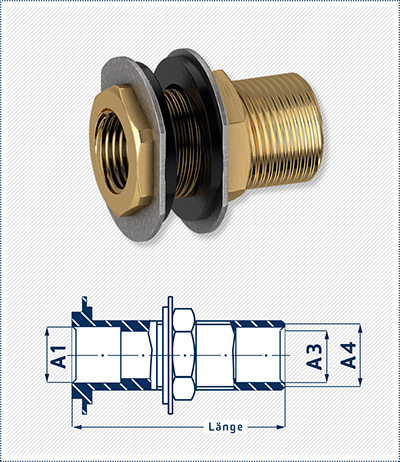

Zur soliden Befestigung von Armaturen, mit flachdichtenden Außengewinden und zylindrischen Innengewinden
Nenndruck: PN 16
Messing inkl. 2 Ausgleichsgummis, 2 stahlverzinkte Unterlegscheiben, 1 Befestigungsmutter
| A1 |
A2 |
A3 |
A4 |
Schlüsselweite |
Artikelnummer |
für Wandstärken
in mm |
Länge
in mm |
Gewicht
in g |
| IG 1/2" |
|
IG 1/2" |
AG 3/4" |
SW 30
SW 30 |
9342-20 R
9343-20 R |
0 - 20
20 - 50 |
50
80 |
170
190 |

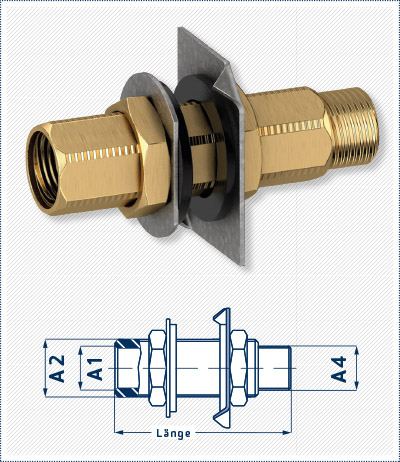

WANDDURCHFÜHRUNGEN MIT VERDREHSICHERUNGInnen- / Außengewinde × Außengewinde auf Sechskant SW 24
Zur soliden Befestigung von Armaturen, mit flachdichtenden Außengewinden und zylindrischen Innengewinden
Nenndruck: PN 16
Messing inkl. 2 Ausgleichsgummis, 1 stahlverzinkte Unterlegscheibe, 1 stahlverzinkte Verdrehsicherung, 2 Befestigungsmuttern
| A1 |
A2 |
|
A4 |
Schlüsselweite |
Artikelnummer |
für Wandstärken
in mm |
Länge
in mm |
Gewicht
in g |
| IG 1/2" |
AG 3/4" |
|
AG 1/2" |
SW 24
SW 24 |
9366-20 R
9367-20 R |
0-23
0-53 |
65
95 |
200
280 |
| IG 1/2" |
AG 3/4" |
|
AG 1/2" |
SW 24
SW 24 |
9368-20 R
9376-20 R |
0-88
0-118 |
130
160 |
375
457 |

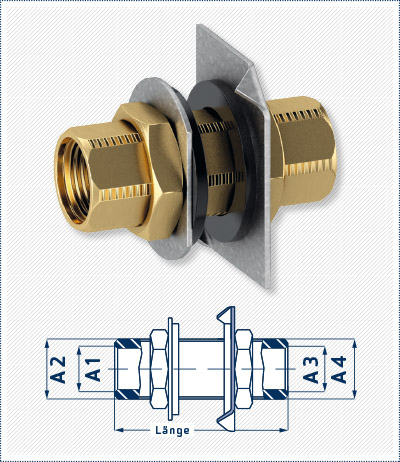

Zur soliden Befestigung von Armaturen, mit flachdichtenden Außengewinden und zylindrischen Innengewinden
Nenndruck: PN 16
Messing inkl. 2 Ausgleichsgummis, 1 stahlverzinkte Unterlegscheibe, 1 stahlverzinkte Verdrehsicherung, 2 Befestigungsmuttern
| A1 |
A2 |
A3 |
A4 |
Schlüsselweite |
Artikelnummer |
für Wandstärken
in mm |
Länge
in mm |
Gewicht
in g |
| IG 1/2" |
AG 3/4" |
IG 1/2" |
AG 3/4" |
SW 24
SW 24
SW 24 |
9366-20 F
9367-20 F
9368-20 F |
0-50
0-80
0-115 |
65
95
130 |
200
280
375 |
U-PLATTEN FÜR WANDDURCHFÜHRUNGEN

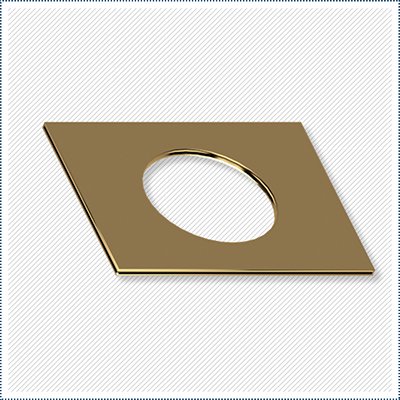

eine Bohrung ∅ 27 mm mittig

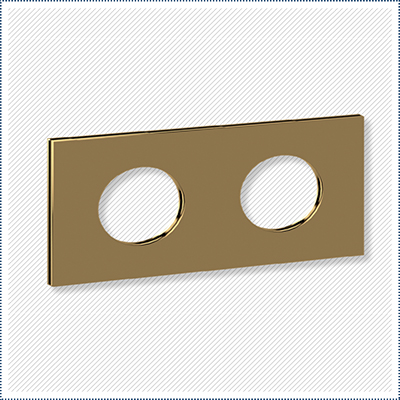

zwei Bohrungen ∅ 27 mm im 45 mm Mittelabstand
| für Wanddurchführungen |
Artikelnummer |
Anzahl Bohrungen |
Abbildung |
Maße
in mm |
Gewicht
in g |
934...-20 R
934...-20 R |
7983-90 U
7984-90 U |
1
2 |
A
B |
55 x 43
100 x 55 |
22
54 |

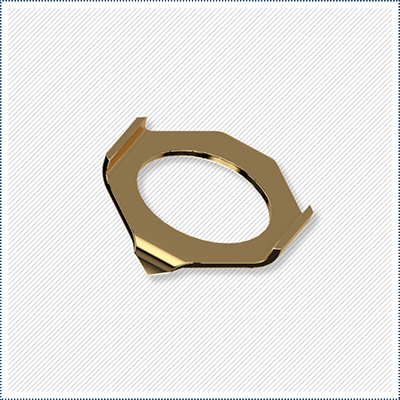

Mit SW 30 am Bund; eine Bohrung ∅ 27 mm mittig

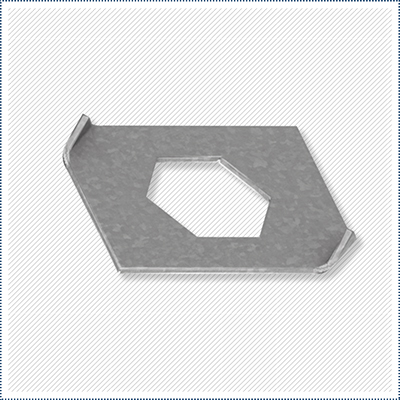

Mit durchgehendem Sechskant SW 24
Mit zwei Aufnahmen für Wanddurchführungen.
mit durchgehendem Sechskant SW 24 im 45 mm Mittelabstand

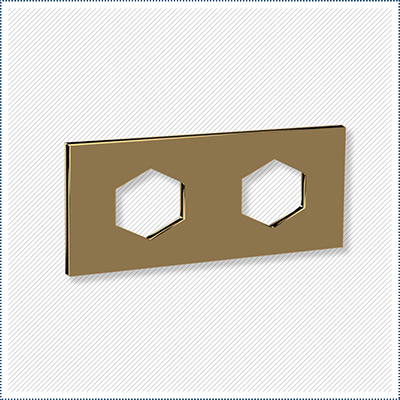

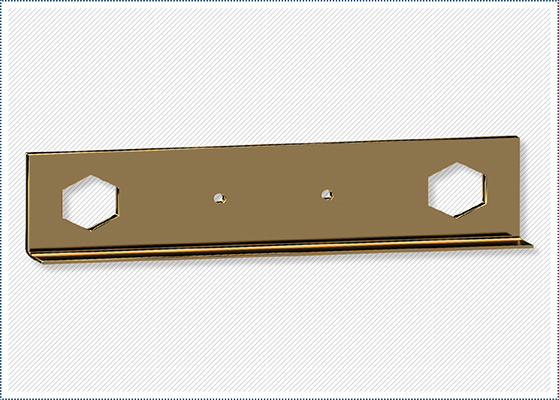

Mit zwei Aufnahmen für Wanddurchführungen,
mit durchgehendem Sechskant SW 24 im 153 mm Mittelabstand
| für Wanddurchführungen |
Artikelnummer |
Anzahl Bohrungen |
Abbildung |
Maße
in mm |
Gewicht
in g |
934...-20 R
936 / 7...-20 R / F
936 / 7...-20 R / F
936 / 7...-20 R / F |
7986-90 U
7988-93 T
7989-90 T
7990-90 T |
1
1
2
2 |
C
D
E
F |
46 x 33
55 x 43
100 x 55
205 x 50 |
10
22
57
128 |
