MESSINGFITTINGS
MESSINGFITTINGE IN ZAHLREICHEN AUSFÜHRUNGEN
- Solide Ausführung;
- Universell einsetzbare Klemmringmuttern, Winkel, T-Stücke, Nippel, Muffen, Wandscheiben, Kupferstützhülsen, Verschraubungen, Lötkupplungen und Kompensatoren.

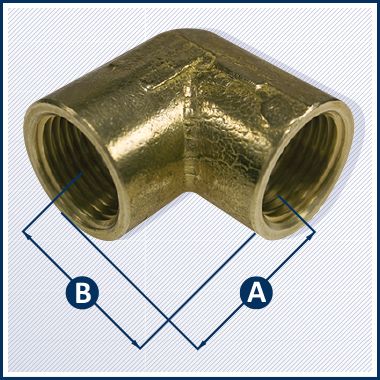

WINKEL 90°Innengewinde x Innengewinde
Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
A in mm |
B in mm |
Gewicht in g |
| IG 1/2" x IG 1/2" |
DN 15 |
E198-2032 |
27 |
27 |
110 |
| IG 3/4" x IG 3/4" |
DN 20 |
E198-2057 |
30 |
30 |
178 |
| IG 1" x IG 1" |
DN 25 |
E198-2073 |
36 |
36 |
280 |

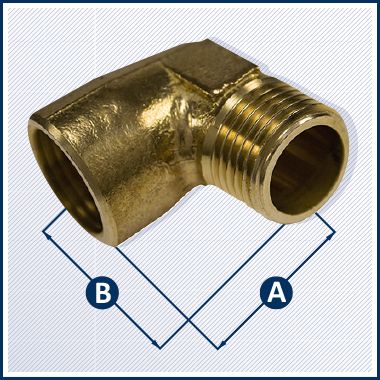

Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
A in mm |
B in mm |
Gewicht in g |
| IG 1/2" x AG 1/2" |
DN 15 |
E198-2834 |
27 |
28 |
84 |
| IG 3/4" x AG 3/4" |
DN 20 |
E198-2859 |
30 |
32 |
140 |
| IG 1" x AG 1" |
DN 25 |
E198-2875 |
36 |
38 |
232 |

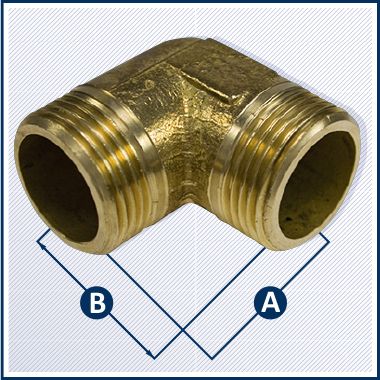

Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
A in mm |
B in mm |
Gewicht in g |
| AG 1/2" x AG 1/2" |
DN 15 |
E188-5425 |
27 |
27 |
70 |
| AG 3/4" x AG 3/4" |
DN 20 |
E188-5409 |
30 |
30 |
115 |
| AG 1" x AG 1" |
DN 25 |
E188-5649 |
36 |
36 |
210 |

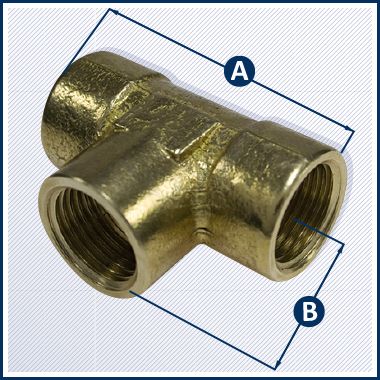

T-STÜCKE3 x Innengewinde
Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
A in mm |
B in mm |
Gewicht in g |
| 3 x IG 1/2" |
DN 15 |
E198-4236 |
54 |
27 |
134 |
| 3 x IG 3/4" |
DN 20 |
E198-4251 |
60 |
30 |
188 |
| 3 x IG 1" |
DN 25 |
E198-4277 |
72 |
36 |
310 |

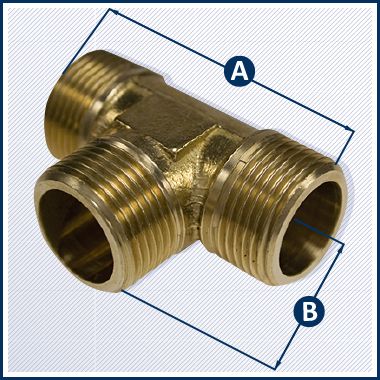

Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
A in mm |
B in mm |
Gewicht in g |
| 3 x AG 1/2" |
DN 15 |
E188-5326 |
54 |
27 |
78 |
| 3 x AG 3/4" |
DN 20 |
E188-5300 |
60 |
30 |
138 |
| 3 x AG 1" |
DN 25 |
E188-5375 |
72 |
36 |
234 |

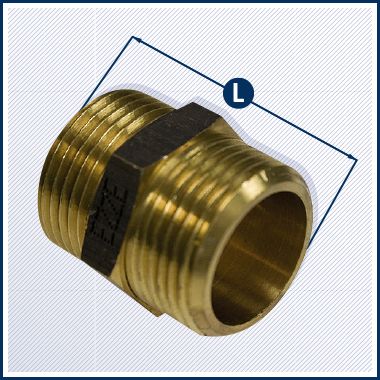

DOPPELNIPPELDoppelnippel | Außengewinde x Außengewinde
Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
Länge in mm |
Gewicht in g |
| AG 3/8" x AG 3/8" |
DN 10 |
E198-5225 |
23 |
21 |
| AG 1/2" x AG 1/2" |
DN 15 |
E198-5233 |
28 |
35 |
| AG 3/4" x AG 3/4" |
DN 20 |
E198-5258 |
32 |
58 |
| AG 1" x AG 1" |
DN 25 |
E198-5274 |
36 |
104 |
| AG 1 1/4" x AG 1 1/4" |
DN 32 |
E198-5282 |
41 |
162 |
| AG 1 1/2" x AG 1 1/2" |
DN 40 |
E198-5308 |
42 |
206 |

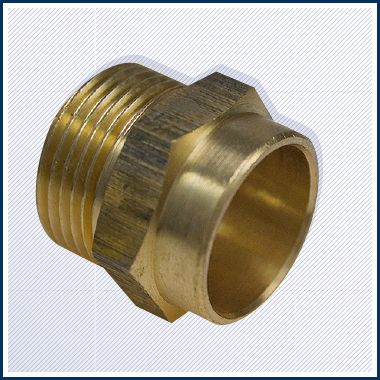

LÖTNIPPELInnenlöt x Außengewinde
Nenndruck: PN 16
Max. Temp.: 185 °C
Rotguss RG 5
| Anschlusskombination |
Dimension |
Artikelnummer |
Gewicht in g |
| IL 18 x AG 3/4" |
DN 18 x 20 |
E198-6819 |
61 |
| IL 22 x AG 3/4" |
DN 22 x 20 |
E198-6736 |
54 |
| IL 28 x AG 1" |
DN 28 x 25 |
E198-6744 |
86 |

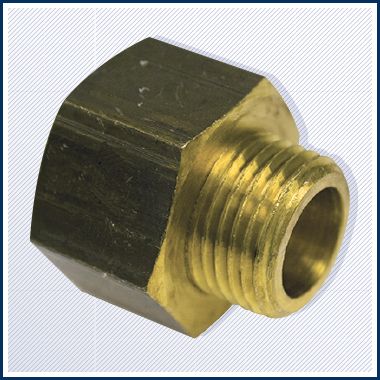

REDUZIERNIPPELReduziernippel | Innengewinde x Außengewinde
Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
Gewicht in g |
| IG 1/2" x AG 3/8" |
DN 15 x 10 |
E198-7049 |
40 |
| IG 3/4" x AG 1/2" |
DN 20 x 15 |
E198-7072 |
96 |
| IG 1" x AG 3/4" |
DN 25 x 20 |
E198-7106 |
156 |

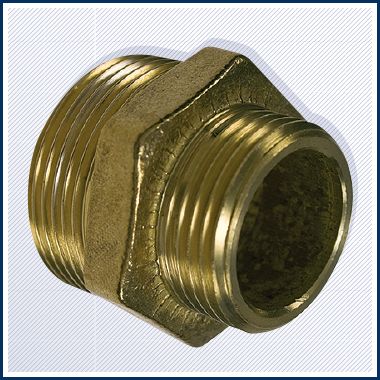

Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
Gewicht in g |
| AG 1/2" x AG 3/8" |
DN 15 x 10 |
E198-5456 |
34 |
| AG 3/4" x AG 1/2" |
DN 20 x 15 |
E198-5498 |
52 |
| AG 1" x AG 3/4" |
DN 25 x 20 |
E198-5530 |
90 |
| AG 1 1/4" x AG 1" |
DN 32 x 25 |
E198-5589 |
152 |

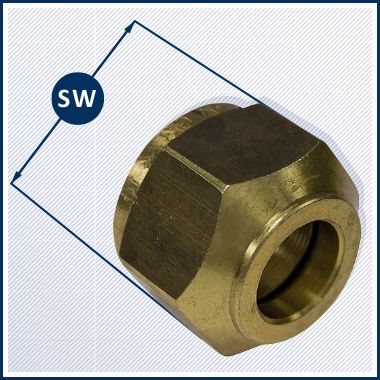

KLEMMRINGMUTTER
Bei Verarbeitung mit Weichstahl- und Weichkupferrohr
Stützhülsen verwenden!
Geeignet für Solaranlagen (Wärmeträgerflüssigkeit Wasser-Glykol)
Nenndruck: PN 16
Max. Temp.: 185 °C
Entzinkungsbeständiges Messing, Kupferdichtungen,
warmgepresst
| Anschlusskombination |
Dimension |
Artikelnummer |
Gewicht in g |
| 15 x G 1/2" |
SW 25 |
E188-5045 |
46 |
| 15 x G 3/4" |
SW 30 |
E188-4774 |
76 |
| 18 x G 3/4" |
SW 30 |
E188-4402 |
74 |
| 18 x G 1" |
SW 38 |
E188-4668 |
134 |
| 22 x G 3/4" |
SW 30 |
E188-4410 |
63 |
| 22 x G 1" |
SW 38 |
E188-4782 |
134 |
| 28 x G 1" |
SW 38 |
E188-4428 |
114 |

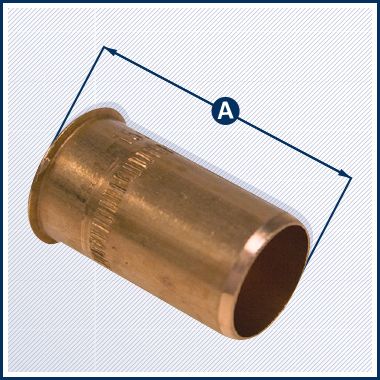

| Artikelnummer |
A in mm |
Metall-Rohr |
PE-X Rohr |
| E186-6045K |
23 |
15 x 1 |
18 x 2,5 |
| E186-6078K |
25 |
18 x 1 |
20 x 2 |
| E186-6086K |
27 |
22 x 1 |
28 x 4 |
