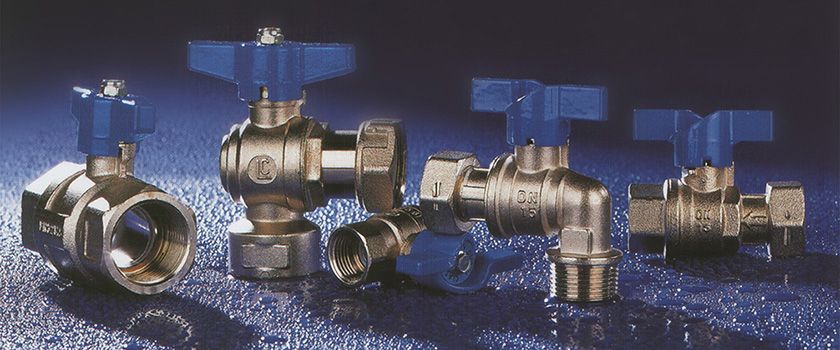

KUGELHÄHNE
KUGELHÄHNE AUS ENTZINKUNGSBESTÄNDIGEM MESSING IN GERADER UND ECKAUSFÜHRUNG
- Eckausführungen durch günstige Bauformen gut geeignet für den Einsatz im Versorgungsschacht
(geringer Platzbedarf);
- Varianten mit 3/4”-ÜM sind vorbereitet für den Anschluss von 1/2”-Wohnungswasserzählern
(Eindichten der Wasserzählerverschraubung entfällt);
- Betätigung durch 90°-Drehung des Flügelgriffes, Durchflussrichtung beliebig;
- Einsatztemperatur bis maximal 90 °C;
- mit rotem und blauem Flügelgriff erhältlich.

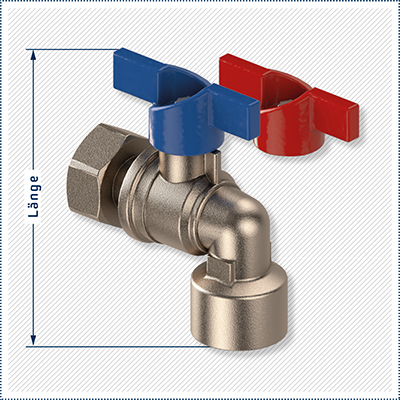

ECKKUGELHÄHNEZählerverschraubung | Innengewinde x Überwurfmutter
Nenndruck: PN 16
Messing vernickelt
Max. Temp.: 90°C
passend für ½“ Wohnungswasserzähler
| Anschlusskombination |
Dimension |
Artikelnummer |
Farbe Griff |
Länge in mm |
Gewicht in g |
| IG 1/2" x ÜM 3/4" |
DN 15
DN 15 |
5110-22 O
5110-22 OA |
blau
rot |
80
80 |
235
235 |
| IG 3/4" x ÜM 3/4" |
DN 15
DN 15 |
5110-32 O
5110-32 OA |
blau
rot |
83
83 |
305
305 |

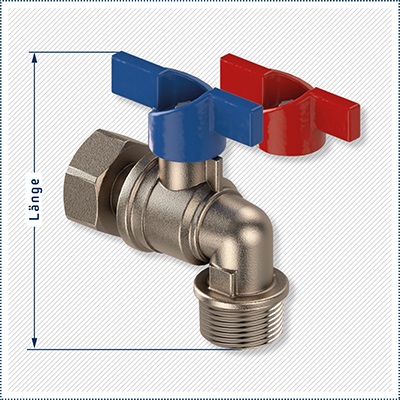

Nenndruck: PN 16
Messing vernickelt
Max. Temp.: 90°C
passend für ½“ Wohnungswasserzähler
| Anschlusskombination |
Dimension |
Artikelnummer |
Farbe Griff |
Länge in mm |
Gewicht in g |
| AG 1/2" x ÜM 3/4" |
DN 15
DN 15 |
5111-22 O
5111-22 OA |
blau
rot |
80
80 |
235
235 |
| AG 3/4" x ÜM 3/4" |
DN 15
DN 15 |
5111-32 O
5111-32 OA |
blau
rot |
83
83 |
295
295 |

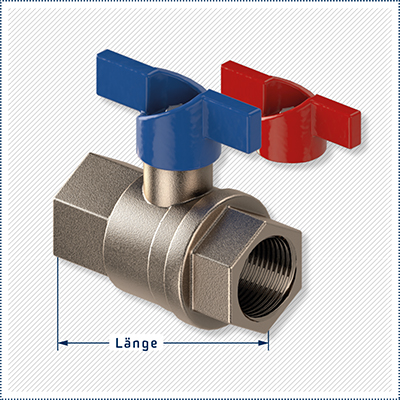

KUGELHÄHNEvoller Durchgang, Vollkugel | Innengewinde x Innengewinde
Nenndruck: PN 16
Max. Temp.: 90°C
Messing vernickelt
| Anschlusskombination |
Dimension |
Artikelnummer |
Farbe Griff |
Länge in mm |
Gewicht in g |
| IG 1/2" x IG 1/2" |
DN 15
DN 15 |
5130-20 O
5130-20 OA |
blau
rot |
62
62 |
270
270 |
| IG 3/4" x IG 3/4" |
DN 20
DN 20 |
5130-30 O
5130-30 OA |
blau
rot |
69
69 |
350
350 |
| IG 1" x IG 1" |
DN 25
DN 25 |
5130-40 O
5130-40 OA |
blau
rot |
84
84 |
590
590 |

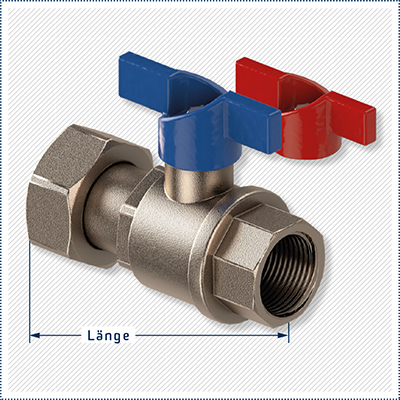

Nenndruck: PN 16
Messing
Max. Temp.: 90°C
passend für Wohnungswasserzähler
| Anschlusskombination |
Dimension |
Artikelnummer |
Farbe Griff |
Länge in mm |
Gewicht in g |
| IG 1/2" x ÜM 3/4" |
DN 15
DN 15 |
5045-001
5045-001 A |
blau
rot |
72
72 |
260
260 |
| IG 3/4" x ÜM 3/4" |
DN 15
DN 15 |
5045-002
5045-002 A |
blau
rot |
72
72 |
270
270 |
| IG 1" x ÜM 1" |
DN 20
DN 20 |
5045-003
5045-003 A |
blau
rot |
72
72 |
300
300 |

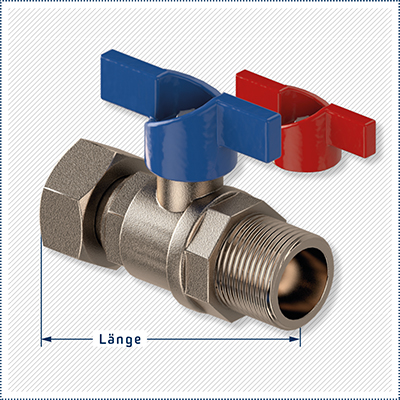

Nenndruck: PN 16
Messing
Max. Temp.: 90°C
passend für Wohnungswasserzähler
| Anschlusskombination |
Dimension |
Artikelnummer |
Farbe Griff |
Länge in mm |
Gewicht in g |
| AG 1/2" x ÜM 3/4" |
DN 15
DN 15 |
5045-005
5045-005 A |
blau
rot |
75
75 |
260
260 |
| AG 3/4" x ÜM 3/4" |
DN 15
DN 15 |
5045-006
5045-006 A |
blau
rot |
77
77 |
270
270 |
