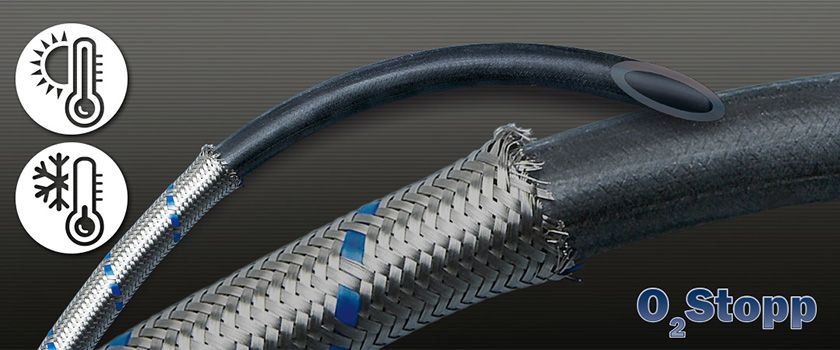

O2 STOPP
SAUERSTOFFDIFFUSIONSDICHT & HOCHFLEXIBEL
Das Schlauchmaterial O2-Stopp zeichnet sich durch eine sehr gute mechanische Belastbarkeit und hohe thermische Beständigkeit aus. Es ist äußerst biegsam und montagefreundlich. Das Material wurde einer Sauerstoffdiffusionsprüfung nach DIN 4726 unterzogen. Um laut DIN als sauerstoffdiffusionsdicht zu gelten, dürfen maximal 3,6 mg Sauerstoff pro m² und Tag in das Innere des Schlauches gelangen. O2-Stopp erreicht den Wert von 0,32 mg Sauerstoff pro m² und Tag (≙ 0,13 g/m³d bei einem Rohrdurchmesser DN 12 und einer Prüftemperatur von 80 °C), somit unterschreitet unser Material die DIN Vorgaben. Der Ausschluss von Sauerstoff unterbindet Korrosion sowie die Vermehrung von Bakterien und beugt somit der Verschlammung in Heiz- und Kühlsystemen vor.
ZERTIFIKAT
Die jeweiligen Zertifizierungen für die einzelnen Dimensionen entnehmen Sie bitte den nachfolgenden Tabellen.
FLEXIBILITÄT & SCHUTZ
Aufgrund seiner sauerstoffdiffusionsdichten Wirkung eignet sich O2Stopp hervorragend für die flexible Anbindung von:
| Temperaturbereich bis: |
|
|
|
|
|
|
+ 90 ° C |
| Betriebsdruck maximal: |
|
|
|
|
|
|
|
| DN |
8 |
10 |
12 |
|
|
|
15 bar |
| DN |
15 |
|
|
|
|
|
12 bar |
| DN |
20 |
25 |
32 |
|
|
|
10 bar |
| DN |
40 |
50 |
|
|
|
|
6 bar |
Achtung >> Bei Steckverbindungen gelten abweichende Betriebsdrücke und Temperaturen!

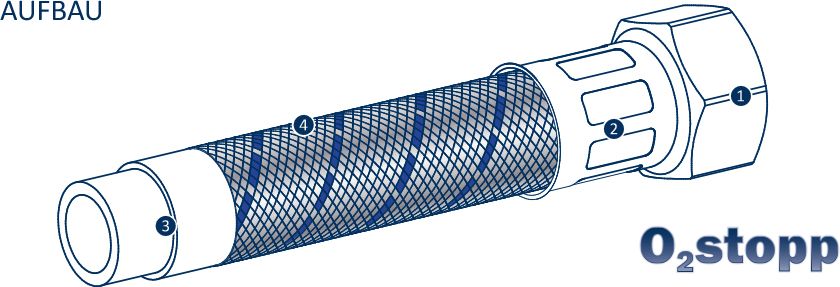

- Standardanschluss Messing vernickelt / blank oder Sonderanschluss nach Kundenwunsch
- Presshülse aus Edelstahl AISI
- Flexibles und mechanisch belastbares Butyl
- Hochwertige Umflechtung aus Edelstahl AISI mit blauem Kennzeichnungsfaden
Das Schlauchmaterial O2-Stopp zeichnet sich durch eine sehr gute mechanische Belastbarkeit und hohe thermische Beständigkeit aus. Es ist äußerst biegsam und montagefreundlich. Das Material wurde einer Sauerstoffdiffusionsprüfung nach DIN 4726 unterzogen.Um laut DIN als sauerstoffdiffusionsdicht zu gelten, dürfen maximal 3,6 mg Sauerstoff pro m² und Tag in das Innere des Schlauches gelangen. O2-Stopp erreicht den Wert von 0,32 mg Sauerstoff pro m² und Tag (≙ 0,13 g/m³d bei einem Rohrdurchmesser DN 12 und einer Prüftemperatur von 80 °C), somit unterschreitet unser Material die DIN Vorgaben.
Der Ausschluss von Sauerstoff unterbindet Korrosion sowie die Vermehrung von Bakterien und beugt somit der Verschlammung in Heiz- und Kühlsystemen vor.
|
DN |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
| Innendurchmesser in mm |
|
8,5 |
10 |
13 |
16 |
20 |
25,5 |
32 |
41 |
51 |
| Außendurchmesser in mm* |
|
12,5 |
15 |
18,5 |
23 |
28 |
34,5 |
43 |
54 |
64 |
| Wandstärken in mm |
|
1,6 |
2 |
2,3 |
3 |
3,5 |
4 |
5 |
6 |
6 |
| Max. Betriebsdruck in bar |
|
15 |
15 |
15 |
10 |
10 |
10 |
10 |
6 |
6 |
| Max. Betriebstemperatur |
|
+ 90 ° C |
| * mit Umflechtung |
|
|

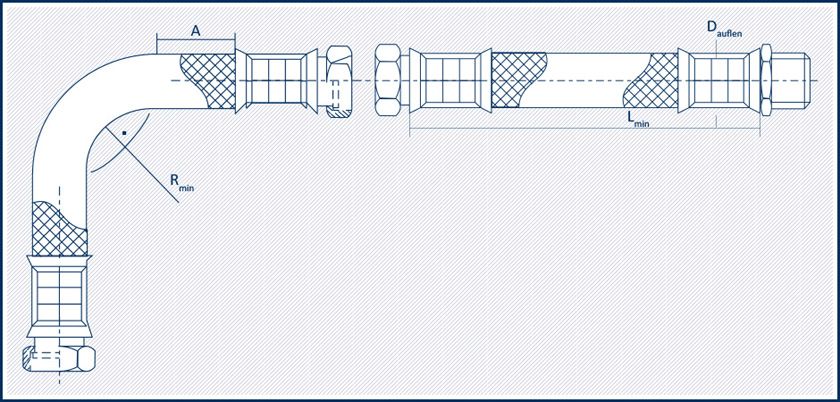

| DN |
Außendurch-
messer / mm |
A/R min |
L min |
L min
α = 90 ° |
L min
α = 180 ° |
L min
α = 360 ° |
| 8 |
12,5 |
35 |
60 |
170 |
235 |
365 |
| 10 |
15 |
40 |
60 |
205 |
280 |
430 |
| 12 |
18,5 |
60 |
80 |
285 |
395 |
610 |
| 15 |
23 |
70 |
95 |
325 |
450 |
710 |
| 20 |
28 |
80 |
100 |
370 |
515 |
810 |
| 25 |
34,5 |
100 |
125 |
460 |
640 |
1010 |
| 32 |
43 |
160 |
140 |
705 |
990 |
1560 |
| 40 |
54 |
180 |
160 |
790 |
1115 |
1770 |
| 50 |
64 |
230 |
210 |
985 |
1400 |
2225 |
Maße in mm. Alle angegebenen Maße (außer Nennweite) sind Mindestmaße und sollten wenn möglich überschritten werden.
Die Gewährleistung tritt nur bei Beachtung der Einbaurichtlinien, einer fachgerechten Installation und unter Berücksichtigung aktueller Normen in Kraft. Insbesondere sind korrosive, elektrochemische und bakteriologische Belastungen durch geeignete Schutzvorkehrungen auszuschließen. Irrtümer und Änderungen im Sinne des technischen Fortschrittes vorbehalten.
