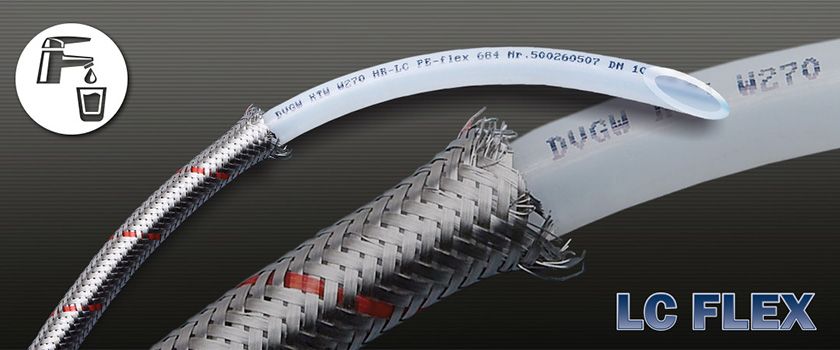

LC-Flex
FLEXSCHLAUCH FÜR TRINKWASSER
Das Polyethylen-Schlauchmaterial „Lc-flex“ ist frei von löslichen Bestandteilen wie Halogenen, Weichmachern, Kautschuk, Vulkanisationschemikalien und Schwermetallen. Die DVGW Zulassung mit den Prüfungen W 543, W 270 und KTW A bescheinigt die hervorragende mikrobiologische Reinheit und mechanische Belastbarkeit. Zusätzlich weist das Schlauchinnenmaterial eine hohe Beständigkeit gegen Elektrokorrosion sowie eine Vakuumfestigkeit bis 0,1 mbar selbst bei kleinsten Biegeradien und Temperaturen bis + 80 °C auf.
ZERTIFIKATEINSATZBEREICHMAXIMALE REINHEIT FÜR HÖCHSTEN TRINKWASSERGENUSS
Aufgrund seiner ausgezeichneten hygienischen Eigenschaften eignet sich LC-flex hervorragend für die flexible Anbindung von:
| Temperaturbereich bis: |
|
|
|
|
|
|
+ 90 ° C |
| Betriebsdruck maximal: |
|
|
|
|
|
|
|
| DN |
6 |
8 |
10 |
12 |
|
|
15 bar |
| DN |
15 |
|
|
|
|
|
12 bar |
| DN |
20 |
25 |
30 |
|
|
|
10 bar |
| DN |
40 |
50 |
|
|
|
|
6 bar |

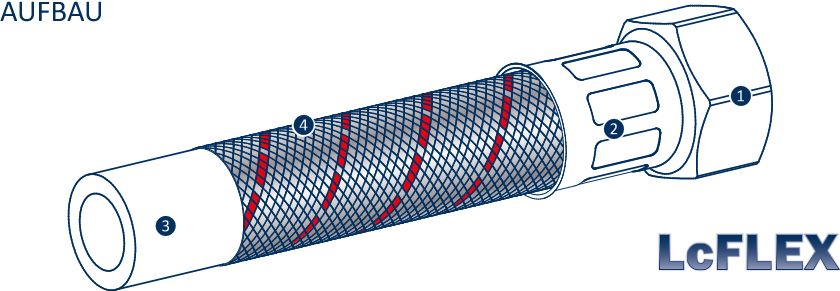

- Standardanschluss Messing vernickelt / blank bzw. auf Anfrage aus bleifreiem Messing
(nur medienberührende Teile) oder Sonderanschluss nach Kundenwunsch
- Presshülse aus Edelstahl AISI
- Flexibles und mikrobiologisch reines Polyethylen (PE) ab DN 20 besonders flexibel als Wellschlauch
- Hochwertige Umflechtung aus Edelstahl AISI bis DN 15 mit rotem Kennfaden
Auf Anfrage ist ein PE-Schutzüberzug über dem Geflecht möglich
Das Schlauchmaterial LC-flex ist frei von löslichen Bestandteilen wie Halogenen, Weichmachern, Kautschuk, Vulkanisationschemikalien und Schwermetallen. Die DVGW Zulassung mit den Prüfungen W 543, W 270 und KTW A bescheinigt die hervorragende mikrobiologische Reinheit und mechanische Belastbarkeit. Zusätzlich weist das Schlauchinnermaterial eine hohe Beständigkeit gegen Elektrokorrosion sowie eine Vakuumfestigkeit bis 0,1 mbar selbst bei kleinsten Biegeradien und Temperaturen bei + 80 °C.
|
DN |
6 1, 2 |
8 1,2 |
10 1,2 |
12 1,2 |
15 |
20 1,2 |
25 1 |
30 |
40* |
50 |
| Innendurchmesser in mm |
|
6 |
8 |
9,5 |
12,5 |
15 |
21 |
25 |
29 |
36 |
46,5 |
| Außendurchmesser in mm |
|
11 |
13 |
15 |
18 |
21 |
27 |
32 |
35 |
43 |
54 |
| Wandstärken in mm |
|
2 |
2 |
2,2 |
2,4 |
2,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,7 |
| Max. Betriebstemperatur |
|
+ 93 ° C |
| Max. Betriebsdruck in bar |
|
15 |
15 |
15 |
15 |
12 |
10 |
10 |
10 |
6 |
6 |
| Umflechtung |
|
Edelstahldraht nach AISI |
| Presshülsen |
|
Edelstahl AISI |
| Anschlüsse |
|
Standardanschlüsse Messing vernickelt / blank
oder Sonderanschluss nach Kundenwunsch |
1 DVGW zugelassen W 543, W 270, KTWA Ab DN 20 als PE-Wellschlauch
2 SVGW zugelassen
WRAS Materialzulassung für alle Dimensionen
*auf Anfrage

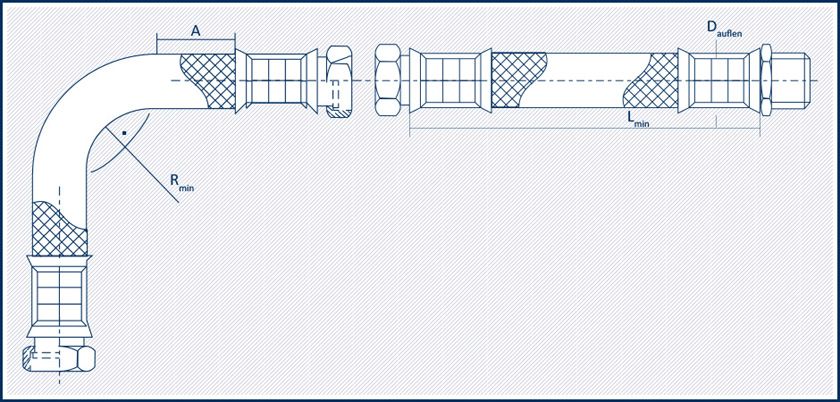

| DN |
Außendurch-
messer / mm |
A/R min |
L min |
L min
α = 90 ° |
L min
α = 180 ° |
L min
α = 360 ° |
| 6 |
11 |
50 |
100 |
225 |
310 |
485 |
| 8 |
13 |
55 |
100 |
250 |
345 |
540 |
| 10 |
15 |
65 |
100 |
285 |
400 |
630 |
| 12 |
18 |
95 |
100 |
405 |
565 |
895 |
| 15 |
21 |
125 |
125 |
520 |
730 |
1160 |
| 20 |
27 |
70 |
100 |
330 |
465 |
725 |
| 25 |
32 |
100 |
125 |
455 |
635 |
1000 |
| 30 |
35 |
130 |
140 |
580 |
815 |
1285 |
| 40 |
43 |
160 |
160 |
708 |
996 |
1575 |
| 50 |
54 |
200 |
210 |
790 |
1115 |
1760 |
Maße in mm. Alle angegebenen Maße (außer Nennweite) sind Mindestmaße und sollten wenn möglich überschritten werden.
Die Gewährleistung tritt nur bei Beachtung der Einbaurichtlinien, einer fachgerechten Installation und unter Berücksichtigung aktueller Normen in Kraft. Insbesondere sind korrosive, elektrochemische und bakteriologische Belastungen durch geeignete Schutzvorkehrungen auszuschließen. Irrtümer und Änderungen im Sinne des technischen Fortschrittes vorbehalten.
